静电卡盘失效与维修技术介绍

在半导体产业规模不断扩大、技术进步以及先进材料日益普及的推动下，陶瓷静电卡盘市场也在持续增长。根据Global ESC市场报告，陶瓷基ESC以89.1%的全球市场份额占据绝对技术主导地位，其中氮化铝（AlN）陶瓷因优异的热学与电学性能成为主流材料。

市场规模方面，2025年全球半导体静电卡盘市场价值达18.95亿美元，预计2032年将增长至32亿美元，2025-2032年复合增长率为7.6%。中国市场表现尤为突出，300毫米硅片ESC市场规模预计从2025年的35.5亿元扩大至2030年的58亿元，年均复合增长率达10.3%，主要受人工智能、汽车电子等新兴技术需求驱动。在这一背景下，静电卡盘的失效与维修变得至关重要。

一、静电卡盘的功能与结构

 1. 核心功能

（1）晶圆固定：通过库仑力或约翰森-拉贝克力吸附晶圆；

（2）温度控制：

    •加热：单区、双区、四区、多区加热；

    •冷却：氦气导流+冷却液循环（应对-40℃低温工艺）。

（3）射频电极：在CCP/ICP等离子体环境中施加交变电场引导离子轰击。

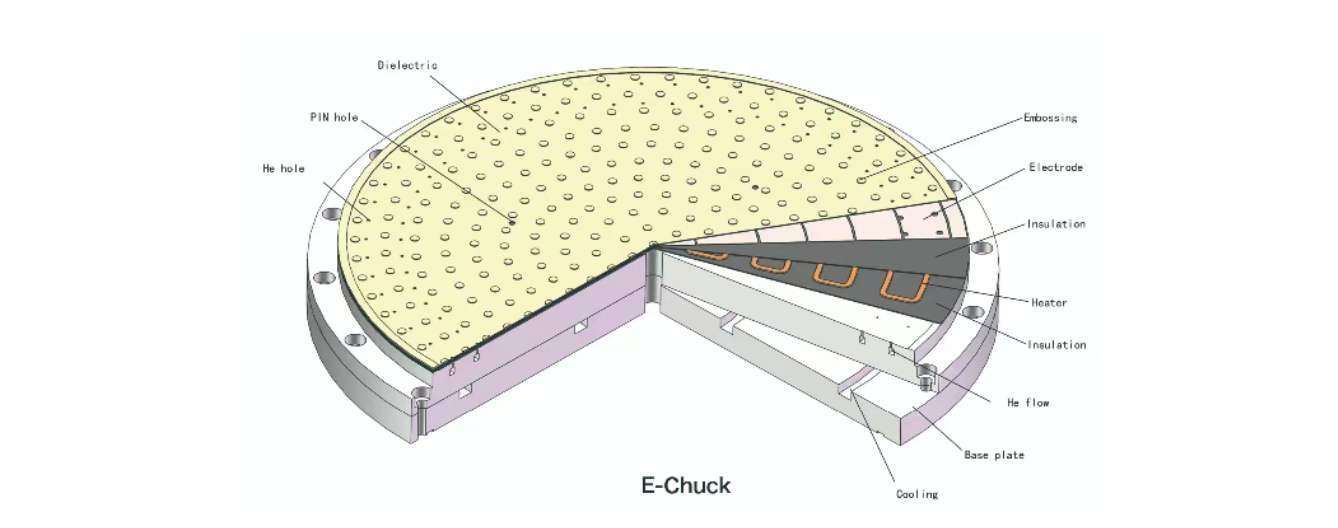

2. 关键结构

二、失效模式与维修分级

 1. 主要失效模式

（1）表面损伤：

    •平面度超差：>5μm；

    •表面粗糙度异常：<0.2μm或>0.8μm；

    •凸点再生精度失控：高度偏差>1μm。

（2）胶层失效：

    •等离子体腐蚀导致密封性下降；

    •胶层开裂/剥离。

（3）陶瓷盘失效：电极萌生裂纹，肉眼不可见。

（4）加热器失效：短路/断路。

2. 维修等级标准

三、维修技术与案例分析

 1. 表面修复（L1级）

● 平面度控制：12寸盘加工精度<5μm；

● 粗糙度调控：

   •致密陶瓷：Ra<0.2μm；

   •多孔陶瓷：Ra<0.8μm；

● 凸点再生：喷砂精度±1μm，高度公差<1μm；

案例：客户报"High-Low超标"，实为C0密封圈倾斜，通过凸点重建解决。

2. 胶层修复（L2/L3级）

● 检测手段：

    •超声扫描：识别胶层腐蚀/裂纹；

    •电学测试：漏电流/电容值分析。

图 超声波探伤，左正常，右胶层缺陷

● 工艺步骤：

案例：胶层外圈腐蚀连通腔体，L3级修复后High-Low值从12降至0.2。

3. 隐蔽故障诊断

● 裂纹探测：超声穿透检测电极萌生裂纹；

● 氦气泄漏溯源：胶层腐蚀孔洞连通腔体；

● 加热器失效：电学阻抗谱分析短路点。

四、核心设备与技术突破点

 1. 静电吸盘维修翻新，占Fab厂10%的采购额，其核心设备包括：

 •三维形貌测量仪：检测平面度、粗糙度；

 •高频测试枪：检测High-Low/Debug时间；

 •超声扫描仪：检测胶层/陶瓷内部缺陷。

2. 技术突破点

● 胶层再生：恢复导热/绝缘/防腐三重性能；

● 微裂纹修复：超声引导精准定位修复；

● 加热器兼容：匹配不同功率密度需求。

五、行业价值与展望

 1. 经济价值

（1）静电卡盘单套维修成本仅为新品15%-30%；

（2）供货周期短，新品交付6-8周 ，而维修只需1-2周。

2. 技术趋势

(1)预测性维护：基于AI的失效模式预警；

(2)材料革新：纳米陶瓷/石墨烯胶层应用；

(3)模块化设计：快速更换加热器/密封圈。

静电卡盘作为半导体设备的"隐形心脏"，其维修技术已从被动补救升级为主动健康管理。通过四级维修体系与精密检测技术，企业可实现高价值零部件的循环利用，显著降低半导体制造成本。
